簡單來說，雷達的工作無非是兩件事，掃描和跟蹤。掃描，就是將目標檢測出來，并獲取其距離、方位、速度等參數。雷達截獲目標后，就可以轉為自動跟蹤，即在一段時間內持續觀測和記錄目標的航跡，并計算出下一步目標出現的位置。雷達的跟蹤，就是通常我們所說的“鎖定”。

　　雷達對單個目標的跟蹤，包括距離跟蹤和角度跟蹤。

　　在距離跟蹤里，目標回波信號與跟蹤脈沖共同進入時間鑒別器，對二者的時間差進行比較，之后誤差電壓會輸出至控制器，控制跟蹤脈沖發生器提前或延遲工作，使跟蹤脈沖與回波信號趨于重合，以實現距離自動跟蹤。

　　角度自動跟蹤則依靠角誤差檢波器檢出誤差信號，隨后，經過放大的角誤差信號會驅動雷達天線的俯仰和方位伺服電機（相控陣雷達上是移相器），行成閉環控制，使雷達波束始終自動對準目標。

　　雷達的跟蹤，在技術手段上主要有四種體制。

　　第一，單目標跟蹤（STT）。早期的炮瞄雷達、火控雷達采用這種體制，而對于現代火控雷達，STT只是工作模式之一，可用于引導半主動制導導彈攻擊目標。這種跟蹤體制下，雷達會對準單個目標發出更頻繁的脈沖，典型的重訪時間為0.1秒，也就是1秒鐘對目標完成10次量測，實現對機動目標的精確跟蹤。好比追星族在路上看到一位明星，就開始目不轉睛地盯著看，脖子一直跟著轉，直到目標走出視野。

　　第二，自動檢測及跟蹤（ADT）。常用于民用空管雷達和軍用對空監視雷達、機載預警雷達。在這種體制中，雷達天線不會因為跟蹤目標而“凝視”某個方向，掃描時怎么轉的現在還怎么轉，通過多次掃描目標，利用數據處理技術對屬于同一目標的數據進行關聯，逐一形成每個目標的航跡。其數據率受制于雷達天線旋轉的速度，目標重訪時間為1～12s，但優勢在于能同時跟蹤大批量目標。好比追星族在機場候機大廳四下打望，看到了來自不同方向的影帝、歌后、女團、鮮肉，但他不盯著其中任何一個人看，只是統統記在腦子里，依舊繼續打望。

　　?

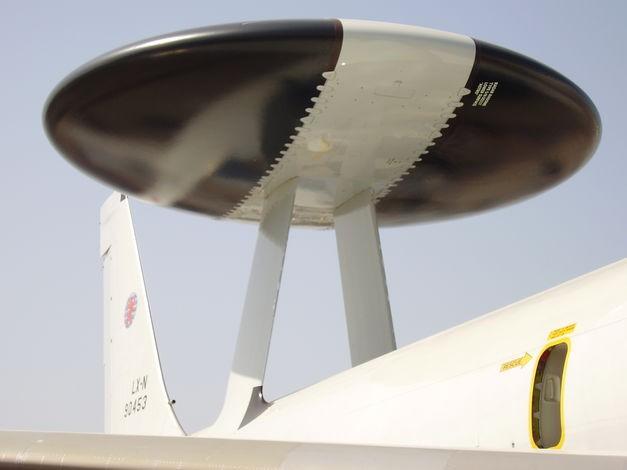

　　▲ 監視雷達多采用自動檢測及跟蹤或邊掃描邊跟蹤的模式，比如圖中E-3A預警機安裝的AN/APY-1雷達，在順次獲得目標7次回波后即可建立跟蹤。

　　第三，邊掃描邊跟蹤（TWS）。曾廣泛用于早期的飛機著陸引導雷達、火控雷達和機載雷達。它與上面ADT體制的區別在于，觀測區域更小，所以能在對一片扇形區域進行快速掃描的同時，完成多個目標跟蹤。好比追星族只盯著機場到達口，飛速打量著出來的每個人，并把明星從人堆里區分出來。

　　?

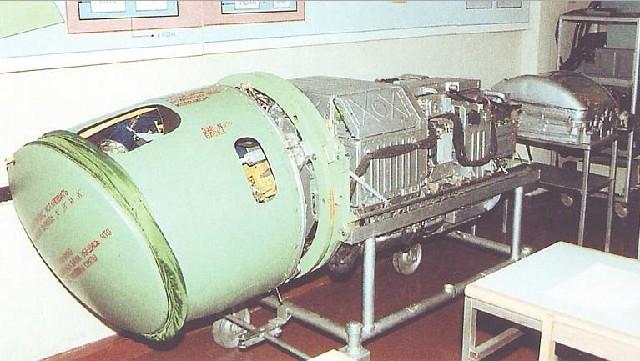

　　▲ 機械掃描的火控雷達處理多目標的能力相對有限，圖為SU-27早期型裝備的N001雷達，在邊掃描邊跟蹤模式下能同時跟蹤10個目標，確定打擊目標后轉為單目標跟蹤方式，引導R-27導彈攻擊。

　　第四，相控陣跟蹤。電掃相控陣技術的出現，使雷達波束能夠在毫秒級的時間內轉換掃描方向，因此既有STT的高數據率，也具備ADT的多目標探測能力，是現代火控雷達的更好選擇。就好比成百上千個追星族站成幾排，一人拿著個激光筆，看見各自的偶像就用光束照過去。

　　?

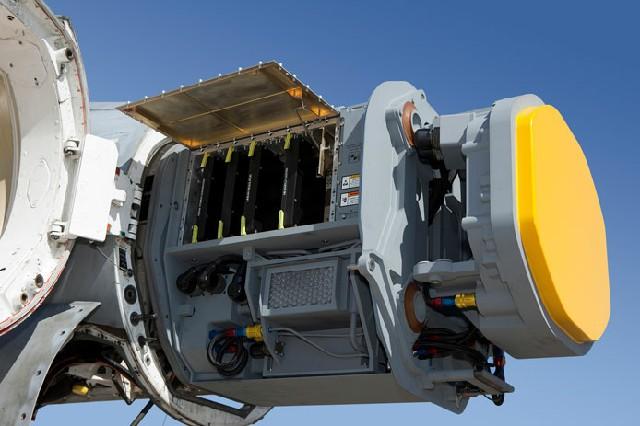

　　▲ 相控陣雷達的波束控制能力強悍，使機載雷達能實現對10~20個目標的同時跟蹤。圖為裝備F/A-18E/F的AN/APG-79有源相控陣雷達，可同時跟蹤20個目標。
